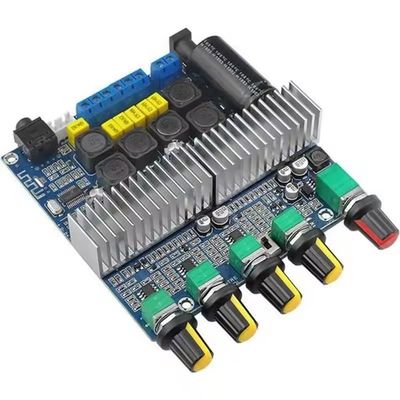

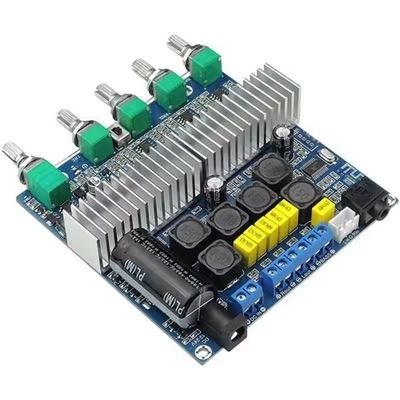

CA-3169B 2.1 canaux audio 5.0 HIFI puissant sous-woofer équalisateur stéréo carte d'amplificateur de puissance sonore haute fidélité

CA-3169B 2.1 canaux audio 5.0 HIFI puissant sous-woofer équalisateur stéréo carte d'amplificateur de puissance sonore haute fidélité

Caractéristique:
1Il s'agit d'une alimentation en courant continu de 12 à 24 V, utilisant la puce d'amplificateur numérique TPA3116D2 de TI comme noyau, pour une sortie d'amplification parallèle du canal de basse,un pour faire la sortie d'amplification de puissance du canal gauche et droit. supporte une sortie à trois canaux de 100W (canal basse) + 50W (canal gauche) + 50W (canal droit).
2.avec amplificateur de version bluetooth. Prise en charge de la réception audio Bluetooth 5.0, interface d'entrée audio externe, avec préamplificateur, traitement crossover de basse; volume de basse, fréquence de basse,volume des canaux gauche et droit, haut-parleur, commutateur de commande de fonction / volume total, 5 potentiomètres de réglage.
3.Grande tension de fonctionnement, conception économe en énergie, efficacité jusqu'à 90%.ou l'alimentation de voiture, etc...
4.La carte est une carte finie qui a été soudée et testée. Connectez la boîte à haut-parleurs selon l'image, connectez l'alimentation appropriée, connectez-vous à l'appareil audio Bluetooth pour jouer,ou connectez correctement la source sonore.
5La fréquence limite du subwoofer: 26 à 160 Hz.

Les principaux paramètres du produit:

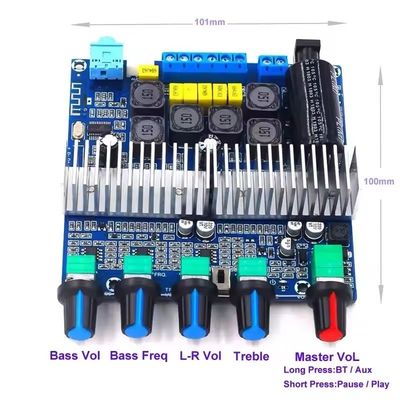

Taille (L * W * H): 101 x 100 x 25 m, à l'exclusion du potentiomètre et de la projection de prise
Plage de tension de fonctionnement: DC 12-25V (courant 3-4A, ou 19-24V / 4-5A, tels que les besoins en puissance élevée 20-24V / 8-9A au-dessus), recommandé DC24V 4A.
Il convient de noter que la tension de courant continu à vide ne doit pas dépasser 25,5 V.
Distance de réception Bluetooth: > 8 m (m)
Sensitivité d'entrée audio: 600 à 800 mV
Plage de réponse de fréquence: 20 Hz-20 KHz

Impédance du haut-parleur:
haut-parleurs de canal gauche et droit: 4-8 ohms
Impédance du haut-parleur du subwoofer: 2-8 ohms

Nom de l'organisme:
La puissance de sortie est liée à la tension/courant d'alimentation, à l'impédance du haut-parleur et à la taille de l'entrée audio.généralement la tension d'alimentation est plus élevée et la puissance de sortie relative peut être augmentéeLes haut-parleurs avec des impédances différentes ont des puissances de sortie différentes.

Commutateur de fonction Instructions d'utilisation: --- uniquement pour l'amplificateur de version bluetooth
1. Branchez le courant en mode Bluetooth par défaut
2. Bluetooth déconnecté, appuyez longtemps sur l'interrupteur peut passer au mode d'entrée audio
3. Le statut de lecture Bluetooth, appuyez sur l'interrupteur pour mettre en pause / jouer
Peut-être que vous voulez aussi TPA3116 amplificateur de subwoofer avec boîte

Le paquet comprend:

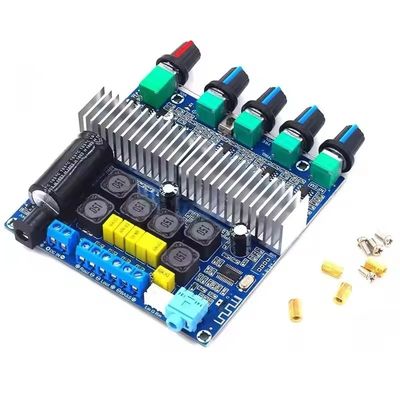

1pcs TPA3116 Amplificateur de puissance

Questions sur les produits:
1. La carte d'amplificateur a le son et le bruit en cours pendant l'utilisation
La plupart de nos cartes d'amplificateurs utilisent une alimentation en courant continu.
Les principales causes du bruit acoustique actuel sont:
R. Le filtre d'alimentation utilisé n'est pas bon; le bruit de courant est causé par une mauvaise entrée de l'alimentation ou de l'entrée audio.
B, la qualité du signal d'entrée est médiocre; la sortie du dispositif connecté à l'entrée est incorrecte et le bruit est causé par l'entrée anormale de la source audio.
C, le câble d'entrée est de mauvaise qualité; la ligne est mal connectée; le câblage est endommagé; le câblage est suspendu
D, La connexion d'entrée comporte d'autres dispositifs de lecture, et certains dispositifs partagent l'alimentation électrique pour causer du bruit.

2Pas de sortie sonore, pas de son dans un canal?
A. Le haut-parleur est cassé ou le câble du haut-parleur n'est pas bien branché.
B. Le câble d'entrée n'est pas correctement connecté; le câblage est endommagé; la sortie du dispositif connecté à l'entrée est incorrecte.

3Le volume est cassé et le bruit de rupture quand on tourne fort?
A. L'alimentation est insuffisante, confirmez d'abord que le câblage est correct et que le courant d'alimentation est suffisant.
B, le haut-parleur lui-même a de mauvaises performances ou des dommages, et la puissance du haut-parleur est trop petite ou trop grande.
C, les haut-parleurs de canal gauche et droit (+) (-) sont indépendants, ne peuvent pas être connectés entre eux

4Le haut-parleur est cassé quand le volume de l' amplificateur du subwoofer devient fort?
A, L'entrée de puissance est insuffisante, d'abord confirmer le câblage est correcte, le courant d'alimentation est suffisant
B, si la puissance du haut-parleur lui-même est trop grande ou trop petite, ou si la performance des basses du haut-parleur lui-même est médiocre; la structure de la boîte de haut-parleur; ces anomalies provoqueront des pauses.

5La puissance du volume n'est pas suffisante?
La puissance et la tension d'alimentation, l'amplitude du signal de source sonore, la taille de l'impédance du haut-parleur sont tous liés, tout type de déficience affectera la puissance

6L'amplificateur va-t-il brûler?
A. Les pôles positif et négatif de l'alimentation sont reliés à l'envers; la tension de l'alimentation est trop élevée, dépassant la tension de fonctionnement limite de la carte
B. Si la carte nécessite une alimentation en courant continu, il n'est pas permis de connecter directement l'alimentation du transformateur CA (cela peut être rectifié et converti en alimentation en courant continu avant de pouvoir l'utiliser)
C. Pour confirmer que le câblage est correct, connectez-le à l'alimentation électrique.
