Module de commande de fenêtre universel CA-888 avec super-affichage LED
Description du produit:
Modèle: CA-888

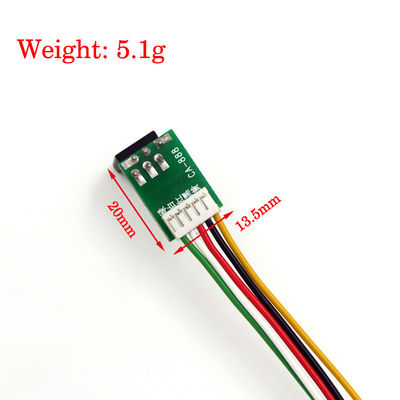

Taille: 19,5*13,5 mm
Utilisations: pour résoudre les problèmes de maintenance de l'alimentation du moniteur LCD de 15 à 21 pouces, les panneaux d'alimentation LCD endommagent une grande partie.les dommages aux résistances d'échantillonnage sont les plus fréquents, en raison de la variété de ces modèles de composants, souvent parce qu'il n'existe pas de pièces de rechange identiques et ne peuvent pas être réparées.Il devrait être la majorité des besoins du client de développer un ami du module d'alimentation LCD général.
Le module a: le câblage est simple, facile à installer, économise du temps, améliore le taux de réussite de l'entretien, etc.Les problèmes de maintenance rencontrés par les amis peuvent être envisagés dans le cadre d'un module d'alimentation universel..

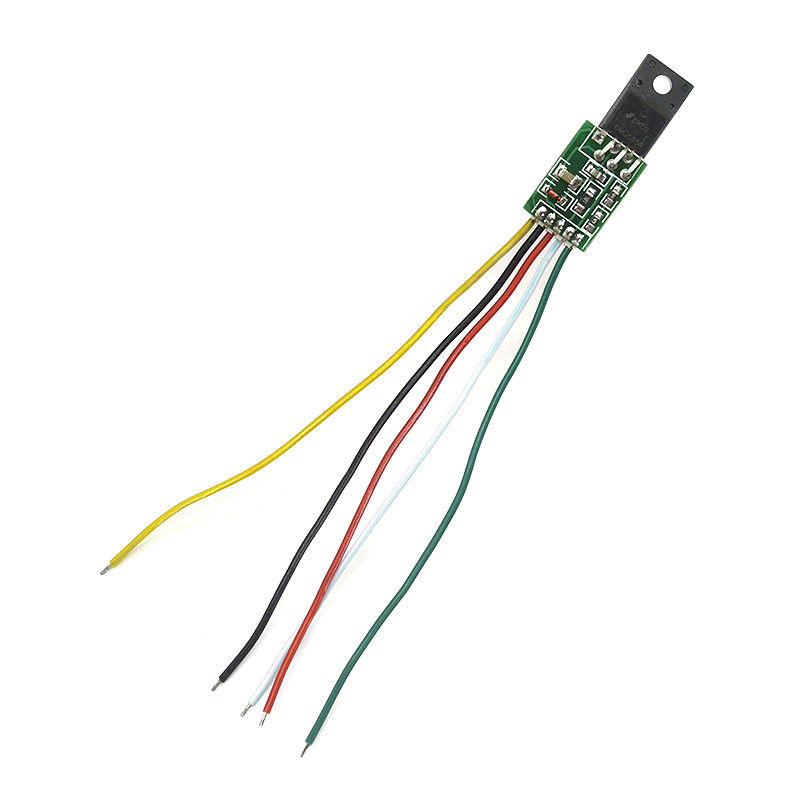

Définition de la broche
ligne jaune du pied: DRAIN, côté de contrôle de puissance, puis le pôle D de l'alimentation MOS de haute puissance d'origine.Généralement le milieu du tube de commutateur de puissance pieds
pieds ligne noire ou ligne de poudre: GND, module de terre 300v, puis le condensateur négatif, la même ligne peut être.Directement connecté à un grand condensateur filtre négatif
Les pieds de la ligne rouge: VCC, du côté de l'alimentation du module, puis le condensateur rectificateur du terminal d'enroulement par rétroaction après l'alimentation positive, continue, la tension entre 12 et 18V.
pieds ligne blanche: FB, rétroaction de tension, puis optocoupler 4 pieds, s'il vous plaît vérifier l'optocoupler 3 pieds chaleur, pas la chaleur, puis mettre l'optocoupler court au sol chaud,pendant que le circuit périphérique à 4 broches déconnecté.
pieds ligne verte: démarrer la broche de démarrage, puis + 300 v condensateur positif
Utilisation:
Retirer la puce d'alimentation d'origine sur la carte (généralement 8 pieds), et l'interrupteur (mos tube)
Vérifiez le condensateur 300v, ainsi que la capacité du côté de charge de l'emballage il n'y a pas de tambour, un problème sur le premier
remplacer
Vérifiez le côté de la charge, il n'y a pas de court-circuit, panneau publicitaire, panneau haute tension.
Connectez le module à la ligne correspondante, et vérifiez soigneusement qu'il n'y a pas de mal, si mal peut provoquer l'éclatement du module
Installé à l'emplacement d'origine du radiateur, faire attention à l'isolation, pas de court-circuit
Puissance, la tension de mesure n'est pas la sortie, il n'y a pas de sortie, puis vérifier la cause
