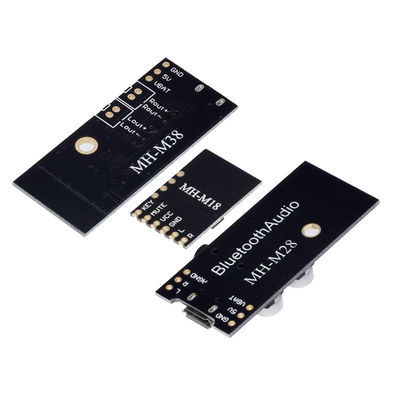

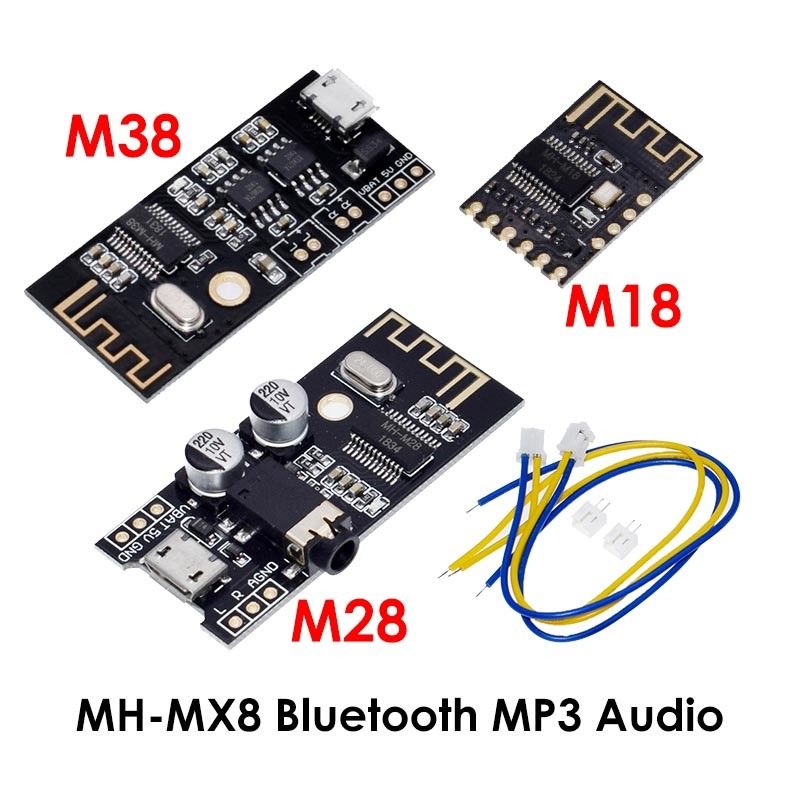

MH-M38 est une conception de basse puissance de Bluetooth qui soutient la dernière transmission de Bluetooth 4,2 et la sortie sans perte stéréo à deux voies. De petite taille, commode et pratique, le module vient avec une puce d'amplificateur de puissance, qui peut être équipée des doubles haut-parleurs 5W. Carte son d'USB de soutien pour le playback driverless. Dans un environnement ouvert, la distance de connexion de Bluetooth peut être jusqu'à 20 mètres. Peut être employé pour la réception audio de Bluetooth, diverse modification audio de DIY et ainsi de suite.

2. Taille

Taille de carte PCB : 45*20*3.6mm (longueur, largeur et taille)

Lancement de Pin : 2.54mm (le positionnement du trou est 3mm de diamètre)

3. Définition de /Pin de fonction

1. Version de Bluetooth V4.2, technologie automatique de connexion de Bluetooth de soutien, décodage sans perte de soutien WAV/WMA/FLAC/APE/MP3, sortie à canal double stéréo.

2, alimentation d'énergie : vous pouvez directement employer la ligne MICRO 5V d'USB Android pour l'alimentation d'énergie directe, vous pouvez également relier l'alimentation de l'énergie 5V ou la batterie au lithium 3.7V (comme montré ci-dessus). Note que les interfaces d'alimentation de l'énergie 5V et 3.7V sont différentes. 5V est relié à 5V et à terre, et la batterie au lithium 3.7V est reliée à VBAT et à terre.

3, le courant fonctionnant maximum est 5V2A, il est recommandés d'employer l'alimentation d'énergie réglée par 5V2A, la qualité de son est meilleur.

4. Après que le module soit mis sous tension, les recherches de téléphone portable du nom MH-M38 de Bluetooth, et peuvent jouer la musique après s'être relié à Bluetooth.

5, carte son d'USB de soutien, commande libre (plug and play). Reliez le module à l'ordinateur à un câble d'USB, et l'ordinateur peut jouer la musique par la sortie d'amplificateur de module.

6, le voyant de signalisation bleu de module :

7. Quand Bluetooth n'est pas relié, les flashes du voyant de signalisation rapidement ;

8. Quand la connexion de Bluetooth est allumée, le voyant de signalisation est toujours dessus ;

9. Quand Bluetooth joue, les flashes du voyant de signalisation lentement.

10, sortie audio : le signal audio stéréo de canal gauche et droit de sortie, peut être relié à deux 2-8 euros, 3-5W les haut-parleurs, haut-parleurs de l'euro 5W de la poussée 4.

11, ce produit a son propre double circuit d'amplificateur de puissance 5W, vous ne doivent pas utiliser un autre amplificateur pour employer ! Les sorties des deux amplificateurs ne peuvent être reliées en parallèle ou les poteaux négatifs peuvent être reliés ensemble, autrement la puce d'amplificateur de puissance peut être endommagée.
