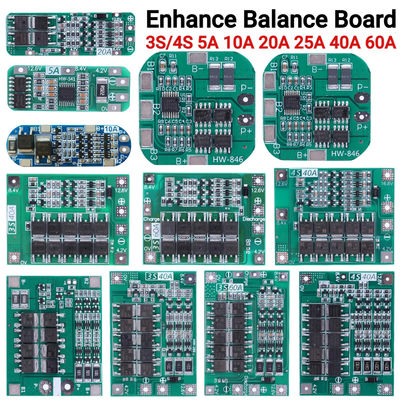

11.1V12.6V14.8V16.8V Améliorer l'équilibre BMS pour le moteur de forage

Description du produit:

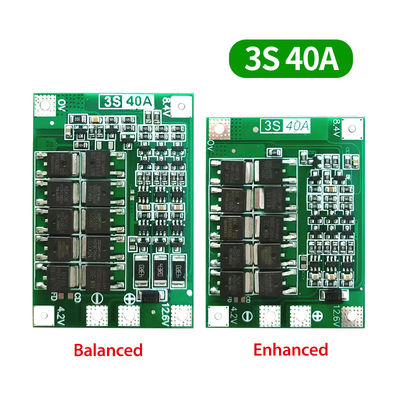

Plaque de protection de batterie au lithium à trois cordes de 12,6 V 40 A

• Voltage de charge: DC 12,6V à 13,6V
• Courant de décharge continu: 40A maximum (si l'environnement de dissipation thermique n'est pas bon, veuillez réduire le courant de charge)
• Courant de charge continu: jusqu'à 20 A
• Taille de la version équilibrée: 41x61x4 mm
• Taille de la version améliorée: 41x55x4mm
• Choix applicable: applicable à la tension nominale de 3,7 V, batterie au lithium 4,2 V entièrement chargée (y compris 18650, 26650, batterie au lithium polymère), peut être forée sous 170 W

Nom de l'entreprise:

• Pour démarrer avec succès la perceuse, il faut 3 piles de puissance 10C-20C ou 6 piles de puissance 5C-10C (modèles de piles de puissance recommandés: sony vtc4, vtc4A, vtc5A, vtc6) câble OV et 12,6V,Utiliser du fil de cuivre de 3 mm carrés ou plus (les feuilles de nickel ne peuvent être utilisées)
• Connectez strictement 0V, 4.2V, 8.4V, 12.6V selon le schéma. Ne touchez aucun composant de la carte lors du soudage du fil. Ne faites pas de court-circuit intentionnel.
• Lors du soudage de la batterie pour la première fois ou pendant la charge, tant que la batterie unique dépasse 4,2 V, la résistance "430" se réchauffe et se décharge (décharge à environ 4,2 V).19V pour arrêter le chauffage). Si la résistance "430" est très chaude, vérifiez si la mauvaise ligne est connectée.

Préparation du matériel:

Préparer le module de protection de la batterie au lithium 3S 12,6 V 40A, la batterie, l'alimentation électrique, la résistance de charge de haute puissance

La figure ci-dessous montre le diagramme de décharge du module. La batterie est de 3 cordes. La batterie connectée doit répondre au courant de décharge de 40A.Il peut être réalisé en parallèle de la batterie ou l'achat d'une batterie avec un courant de décharge grandPar exemple, si la batterie est de 2000 mAH et le multiple de décharge est de 10C, alors seulement 3 cordes de 2 sont nécessaires et le courant de décharge est de 40A.

La figure ci-dessous montre le diagramme de charge de la batterie. La tension de charge est de DC12.6V~13.6V. Le courant de charge dépend de la batterie connectée, et le maximum n'est pas supérieur à 20A.Le module a une voie de charge équilibrée, et la fonction d'égalisation ne fonctionne que lorsque les performances de la batterie ne sont pas très différentes.

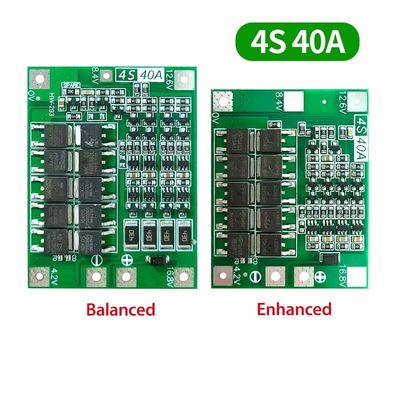

Plaque de protection de batterie au lithium de 4 cordes 14,8V 16,8V 40A

• Voltage de charge: CC 16,8V à 17V
• Courant de décharge continu: 40A maximum (si l'environnement de dissipation thermique n'est pas bon, veuillez réduire le courant de charge)
• Courant de charge continu: jusqu'à 20 A
• Taille de la version équilibre: 45x60x4mm
• Taille de la version améliorée: 44x55x4mm
• Choix applicable: applicable à la tension nominale de 3,7 V, batterie au lithium 4,2 V entièrement chargée (y compris 18650, 26650, batterie au lithium polymère), peut être forée sous 170 W

Nom de l'entreprise:

• Le démarrage réussi de l'exercice nécessite trois batteries de puissance 15C-20C, ou six batteries de puissance 10C-15C (ordinaire 18650 ne peut pas démarrer l'exercice!!).
• strictement selon le câblage de la carte 0V, 4.2V, 8.4V, 12.6V, 16.8V, ne pas délibérément court-circuiter.
• Lorsque la charge du moteur à brosse est utilisée, essayez de brancher un condensateur non polaire (résiste à une tension supérieure à 25 V,capacité 10 uF-100 uF) aux bornes positives et négatives du moteur pour empêcher la pointe inverse du moteurCassez le tube MOS.
• 4 groupes de batteries en série, s'il vous plaît assurez-vous que la tension de chaque groupe de batteries, si elle n'est pas la même, s'il vous plaît remplir chaque batterie séparément, puis utiliser en série.la baisse de tension plus rapide batterie que le groupe est une batterie pauvre.

La figure ci-dessous montre le diagramme de décharge du module. La batterie est de 4 cordes. La batterie connectée doit répondre au courant de décharge de 40A.Il peut être réalisé en parallèle de la batterie ou l'achat d'une batterie avec un courant de décharge grand. Par exemple, la batterie 2000mAH, la décharge multiple 10C, alors seulement besoin de 4 série 2 et le courant maximum peut atteindre le courant de décharge 40A, la décharge stable nécessite 4 chaînes 4 et peut être,et besoin de faire attention à la dissipation de chaleur, la puissance de la batterie de décharge va chuter rapidement.

L'image ci-dessous montre le diagramme de charge de la batterie, 4 séries de batteries, la charge réelle complète, tension 16,8V, tension de charge DC17V-18V, courant de charge dépend de la batterie connectée,la puissance maximale n'excède pas 20 A.
