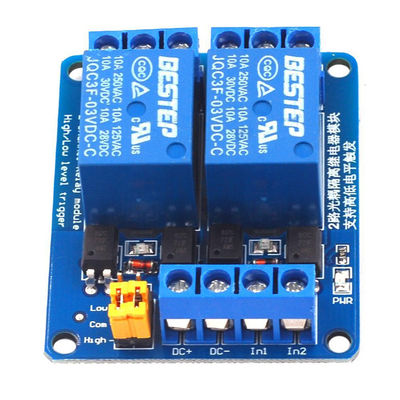

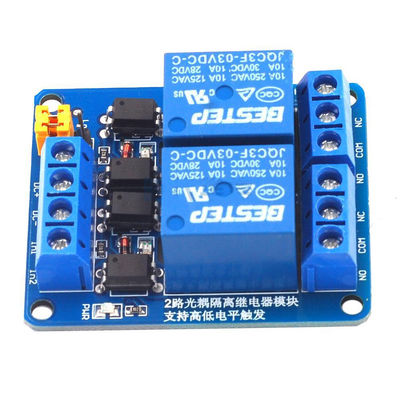

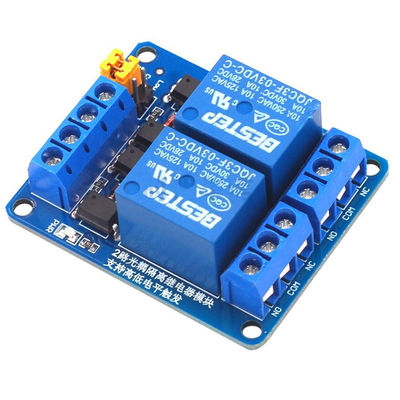

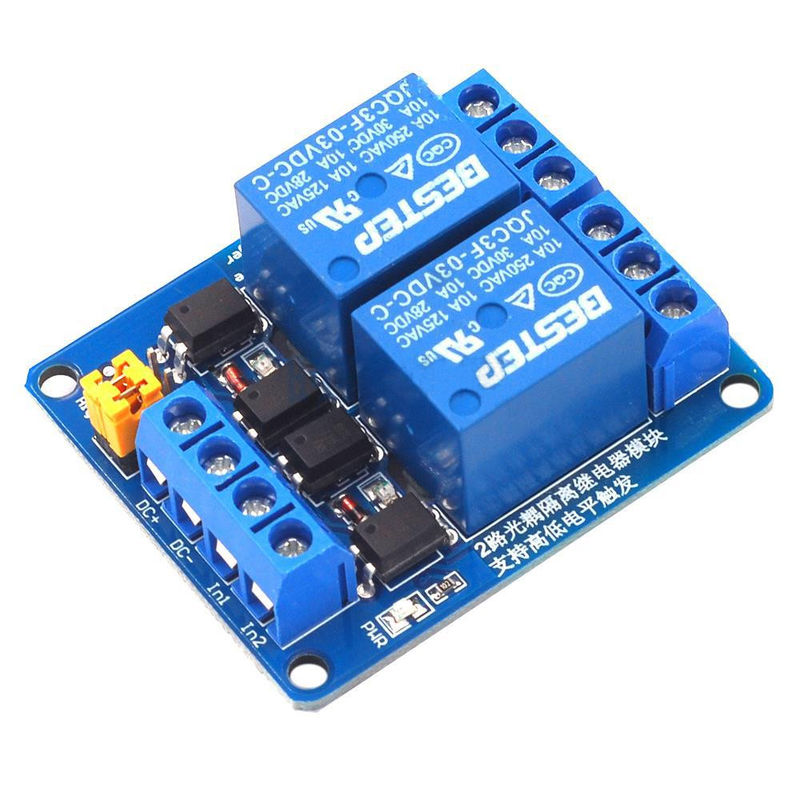

coupleur optique de la Manche du module de relais de contrôle de 3.3V 5V 12V 24V 2 double

• Le module adopte le relais véritable de qualité, la charge maximum de l'interface normalement ouverte : C.A. 250V/10A, C.C 30V/10A ;
• Utilisant le double isolement de coupleur optique, capacité forte d'entraînement, représentation stable ; déclencheur 5mA actuel ;
• La tension de fonctionnement de module est 5V ;
• Chaque canal du module peut être déclenché par le pullover haut ou de bas niveau ;
• La conception insensible aux défaillances, même si la ligne de contrôle est cassée, le relais ne se déplacera pas ;
• Indicateur de puissance (vert), 2 indicateurs de relais (rouges)
• Le design de l'interface convivial, toutes les interfaces peut être directement relié par les cosses, très commodes

Interface de module :

• DC+ : Reliez au poteau positif de l'alimentation d'énergie (la tension est le relais 5V)
• C.C : Reliez au poteau négatif de l'alimentation d'énergie
• IN1-IN2 : Selon l'arrangement de chaque canal, le relais correspondant peut être commandé par haut ou de bas niveau.

Sortie de relais :

• NO1-NO2 : Interface ouverte normale du relais. Avant que le relais soit fermé, il est déconnecté à gauche. Après avoir repris, il est court-circuité à COM.
• COM1-COM2 : Interface commune de relais
• NC1-NC2 : Interface normalement fermée de relais. Avant que le relais soit fermé, il est mis en court-circuit avec COM.

Sélection élevée et de bas niveau de déclencheur :

• S1-S2 est la sélection élevée et de bas niveau de déclencheur pour le relais 1 - 2 ;
• Quand COM est court-circuitée au bas, le relais correspondant est un déclencheur de bas niveau. Quand COM est court-circuitée à la haute, c'est un déclencheur de haut niveau.
