CA-TB21H 2.1 canaux TPA3116 carte d'amplificateur Bluetooth 50W + 50W + 100W module d'amplificateur audio avec contrôle APP

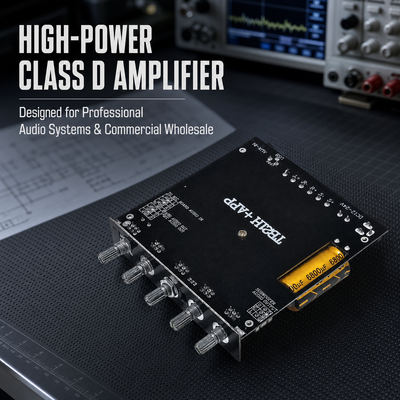

Le CA-TB21H est un module amplificateur de classe D 2.1 canaux basé sur la puce TPA3116, délivrant 50W + 50W pour les canaux gauche et droit plus 100W pour le canal subwoofer à partir d'une alimentation DC 12-24V. Les sources audio sont couvertes par le Bluetooth 5.1, l'entrée ligne AUX, la lecture de carte USB / TF et la télécommande IR incluse, tandis que le BT-APP offre un contrôle EQ et des effets lumineux depuis un téléphone. Un dissipateur thermique doré, cinq boutons de contrôle en façade et des ports d'extension pour une carte préampli micro rendent cette carte prête pour les systèmes de haut-parleurs OEM, les kits audio domestiques et les chaînes d'assemblage d'équipements audio.

• Sortie 2.1 canaux : gauche et droite 50W chacun plus 100W subwoofer, puce TPA3116, réponse en fréquence 20Hz–20KHz.
• Quatre méthodes d'entrée : Bluetooth 5.1 (BT-APP, zone dégagée 10m), AUX, carte USB / TF, et télécommande IR avec pile bouton.
• Cinq boutons en façade : volume principal / alimentation, aigus, graves, fréquence subwoofer (20–200Hz) et volume subwoofer, plus volume indépendant des canaux G/D.
• Contrôle APP : BT-APP prend en charge le réglage EQ, les médias locaux, la clé USB, la carte SD, les effets lumineux et les fonctions de localisation de l'appareil.
• Prêt pour l'extension : ports d'entrée et de sortie de réverbération préampli micro, sortie ligne subwoofer pour une carte amplificateur de puissance pure externe.
• Mono pontable : réglez le commutateur DIP 1 sur ON (PBTL) pour pontage des deux canaux en mono pour un haut-parleur haute puissance.
• Protection quintuple : inversion de polarité, sous-tension, surchauffe, surintensité et court-circuit.

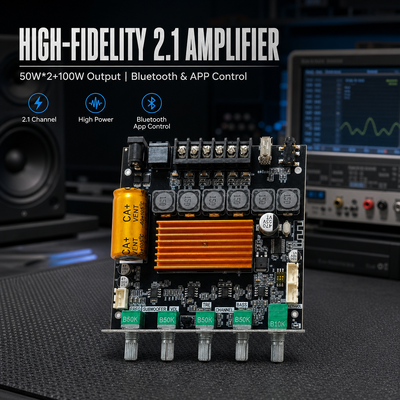

Les borniers de haut-parleurs subwoofer et canaux gauche / droit, l'antenne Bluetooth flexible, le port USB, l'entrée audio AUX et l'entrée d'alimentation DC 12–24V (prise DC 5.5 x 2.1mm) sont disposés sur un bord, de sorte que la carte peut être assemblée dans un boîtier sans faisceaux de câblage supplémentaires. Un indicateur LED d'état d'alimentation et les cinq boutons se trouvent sur le panneau avant.

La puissance de sortie augmente avec la tension d'alimentation et diminue avec l'impédance du haut-parleur. Les chiffres de référence ci-dessous sont mesurés avec des charges de 4 Ohm et 8 Ohm à 19V et 24V, ce qui vous aide à faire correspondre l'adaptateur à l'ensemble de haut-parleurs réel.

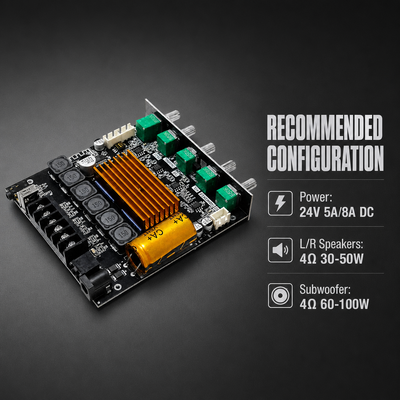

Pour un système 2.1 équilibré, nous recommandons un adaptateur DC 24V 5A ou 8A, des haut-parleurs gauche et droit de 4 Ohm 30–50W et un subwoofer de 4 Ohm 60–100W. Un adaptateur de courant plus élevé maintient le canal subwoofer de 100W stable à volume élevé, et la puissance de l'adaptateur doit toujours être supérieure à la puissance de fonctionnement réelle de la carte.

Avant de monter le bouton, tournez le potentiomètre dans le sens de la flèche vers la gauche jusqu'à ce qu'il atteigne le minimum et ne puisse plus tourner. La ligne horizontale sur le bouton doit alors faire face à la direction indiquée sur le schéma, de sorte que l'échelle de volume corresponde à la position réelle.

Pour le pontage en mono, éteignez d'abord et réglez le commutateur DIP 1 sur ON (fonction PBTL). Connectez un seul haut-parleur de chaque côté ; lors de la connexion de deux haut-parleurs, chacun doit être de 4 Ohm ou plus et l'impédance parallèle ne doit pas descendre en dessous de 2 Ohm. Le port d'extension 1 est l'entrée de réverbération du préampli micro et le port d'extension 2 est la sortie de réverbération, et la sortie ligne subwoofer peut alimenter une carte amplificateur de puissance pure externe.

Installez le BT-APP, éteignez le Bluetooth du téléphone, allumez le module et connectez l'appareil nommé BT-APP (l'entrée BT-APP-BLE n'est pas utilisée par l'APP). L'APP offre le réglage EQ, la lecture de médias locaux, la navigation sur clé USB et carte SD, les effets lumineux et la fonction de localisation de l'appareil. Les courbes EQ s'appliquent lorsque l'APP est connectée ; les graves et les aigus sont réglables.

Le paquet comprend une télécommande IR avec pile bouton et feuille d'isolation : alimentation, mode, muet, lecture / pause, précédent / suivant, EQ, volume haut et bas, répétition simple / tout, commutateur carte USB / TF et sélection de piste 0–9. La portée de fonctionnement est d'environ 7m en visibilité directe et se réduit à un angle de 15 degrés.

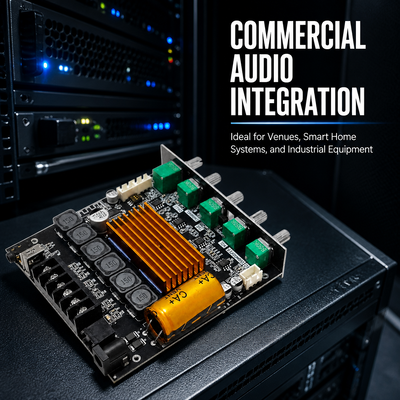

Adapté aux fabricants d'équipements audio, aux usines d'assemblage de systèmes de haut-parleurs, aux distributeurs d'électronique audio, aux développeurs de produits OEM et ODM, aux marques de haut-parleurs sous marque privée, aux projets d'emballage personnalisés et aux équipes d'achat en gros régulières. Les cas d'utilisation typiques incluent les systèmes audio domestiques 2.1, les ensembles d'enceintes bibliothèque et subwoofer, la musique de fond en magasin, les kits d'amplificateurs DIY et les boîtes à haut-parleurs de karaoké.

Le support complet OEM et ODM couvre le logo personnalisé, la couleur du PCB, l'emballage, le réglage des fonctions et l'échantillonnage en 7 jours, de sorte que la même carte peut être livrée sous votre propre marque et configuration pour différents marchés.

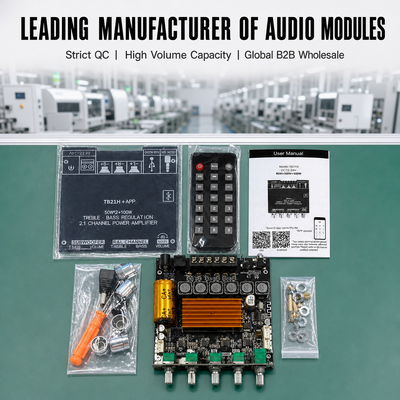

Chaque carte est emballée dans une boîte individuelle de 11 x 11 x 5 cm avec un poids brut de 0.3 kg, protégée par une mousse antichoc et expédiée dans des cartons de qualité export. Un manuel d'utilisation imprimé est inclus dans la boîte ; la marque OEM, l'emballage personnalisé et le chargement en conteneur mixte sont disponibles.

Approvisionnement direct d'usine de modules amplificateurs audio avec expérience d'exportation transfrontalière, fournisseur vérifié avec personnalisation OEM / ODM, sortie stable et délai court pour les commandes répétées. Envoyez-nous votre marché cible, votre configuration de haut-parleurs et votre quantité de commande pour obtenir un devis et organiser un échantillon.
