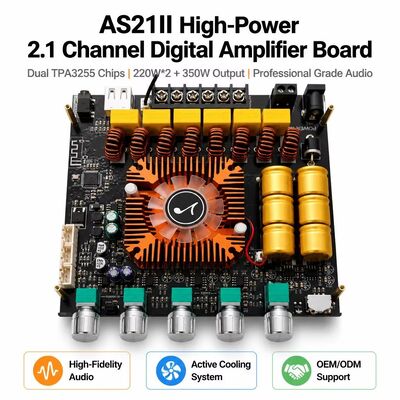

Carte amplificateur Bluetooth 5.1 double TPA3255 2.1 canaux Module amplificateur audio 220W+220W+350W

L'AS21-II est un module amplificateur de puissance Bluetooth 2.1 canaux basé sur deux puces TPA3255 d'origine. Il délivre jusqu'à 220W par canal gauche et droit plus un canal subwoofer dédié de 350W, et combine Bluetooth 5.1, AUX, lecture sur clé USB, radio FM et télécommande infrarouge en une seule carte compacte. Des boutons indépendants pour les basses et les aigus, une fréquence de subwoofer réglable et un ventilateur de refroidissement silencieux de 12V intégré en font une solution prête à l'emploi pour le home cinéma, les caissons de basses actifs, les constructions d'enceintes DIY et les systèmes audio OEM.

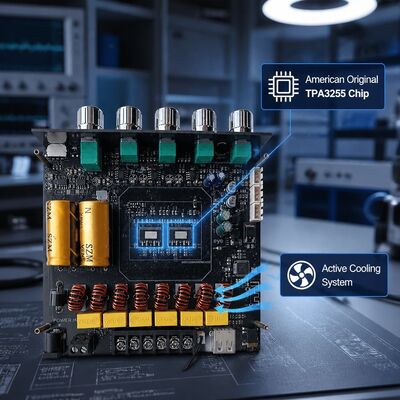

• Architecture double TPA3255 : deux puces TPA3255 de classe D d'origine fournissent une sortie stéréo de 220W + 220W plus 350W pour le subwoofer, soit environ 790W au total.
• Ensemble complet d'entrées : Bluetooth 5.1 (BT-APP, jusqu'à 10m), entrée ligne AUX, lecture sur clé USB, radio FM et télécommande infrarouge.
• Contrôle par molette : un bouton molette pour l'alimentation, le changement de mode (USB / Bluetooth / AUX / FM), la lecture et la pause, la piste précédente et suivante, et un double appui court pour le couplage TWS.
• Réglage indépendant : boutons séparés pour les basses, les aigus, le volume principal et la fréquence du subwoofer (subwoofer réglable de 20 à 200Hz).
• Refroidissement actif : grand dissipateur thermique en aluminium orange avec ventilateur silencieux de 12V maintient le module au frais pendant les longues sessions.
• Véritable stéréo sans fil TWS : couplez deux cartes AS21-II pour construire un système stéréo sans fil gauche et droit.
• Contrôle par application : connectez-vous via l'application BT-APP / BT-APP-BLE pour les courbes EQ, les médias locaux, la lecture USB et SD, la radio FM et les fonctions d'alarme.
• Protection : connexion inversée, sous-tension, surchauffe, surintensité et court-circuit.

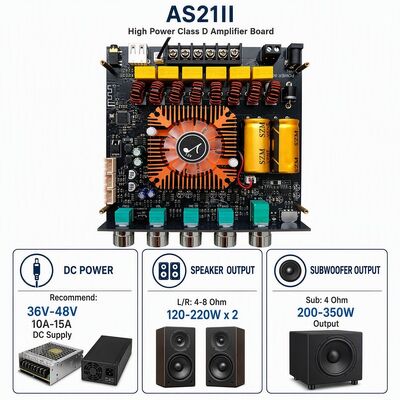

La sortie augmente avec la tension d'alimentation. Le tableau ci-dessous est la mesure de référence d'usine pour l'AS21-II ; assurez-vous que la puissance nominale de l'adaptateur est supérieure à la puissance de travail réelle de l'amplificateur.

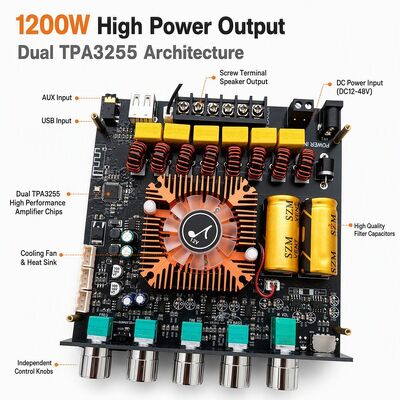

Un dissipateur thermique orange de grande surface et un ventilateur silencieux de 12V maintiennent la température du module basse lors de la lecture continue à haute puissance. Les condensateurs électrolytiques dorés de grande capacité et les inductances de première qualité assurent un filtrage d'alimentation ultra-clair, et la conception de l'ampli-op de pré-étage à faible bruit maintient un fond silencieux.

La carte fournit une sortie de signal faible pour subwoofer pour un amplificateur externe de post-étage pur, une option de pontage PBTL, et deux ports d'extension pour carte microphone (entrée et sortie de réverbération).

Deux cartes AS21-II peuvent être couplées en double-cliquant au milieu du bouton molette deux fois en moins de 10 secondes, formant une paire stéréo gauche et droite sans fil via Bluetooth. L'application BT-APP / BT-APP-BLE ajoute le réglage EQ, la lecture de médias locaux et USB ou SD, la radio FM, les effets lumineux et les paramètres d'alarme. La télécommande infrarouge couvre l'alimentation, le mode, la sourdine, la lecture et la pause, la piste précédente et suivante, l'EQ, le volume, le mode de répétition et la sélection directe de morceau par numéro.

Avant d'installer les boutons, tournez d'abord le potentiomètre complètement vers la gauche. La ligne horizontale sur le bouton doit suivre la direction indiquée sur le schéma d'installation.

Support OEM et ODM direct d'usine : impression de logo personnalisé sur le PCB, le dissipateur thermique, l'autocollant du ventilateur ou l'emballage, options de couleur de PCB (noir, bleu, rouge, vert), emballage personnalisé, réglage des fonctions et échantillonnage rapide de 7 jours. Le MOQ pour les commandes personnalisées est de 50 pièces, et les modèles standard peuvent être fournis en plus petites quantités d'essai.

Shenzhen Creatall Electronics Co., Ltd. est un fabricant professionnel de cartes amplificateurs audio avec 20 ans d'expérience, certifié ISO 9001, capacité de 3 millions de pièces par mois, et produits certifiés CE / RoHS. Chaque unité passe par le contrôle qualité entrant, le SMT de haute précision, le soudage traversant de précision, l'inspection en cours de processus, les tests fonctionnels à 100 % et le contrôle qualité sortant avant l'emballage.

Contactez-nous dès maintenant pour les prix de gros, la personnalisation OEM et les échantillons.
